  • 产品连载丨压敏电阻在家电工业领域中的应用

    发布时间:2019-07-30 10:03:41阅读次数:243次
    分享到:

    产品连载丨压敏电阻在家电工业领域中的应用


    上一周为大家介绍了压敏电阻在汽车电子中的应用。本周继续带大家了解TDK压敏电阻在家电和工业领域的应用。

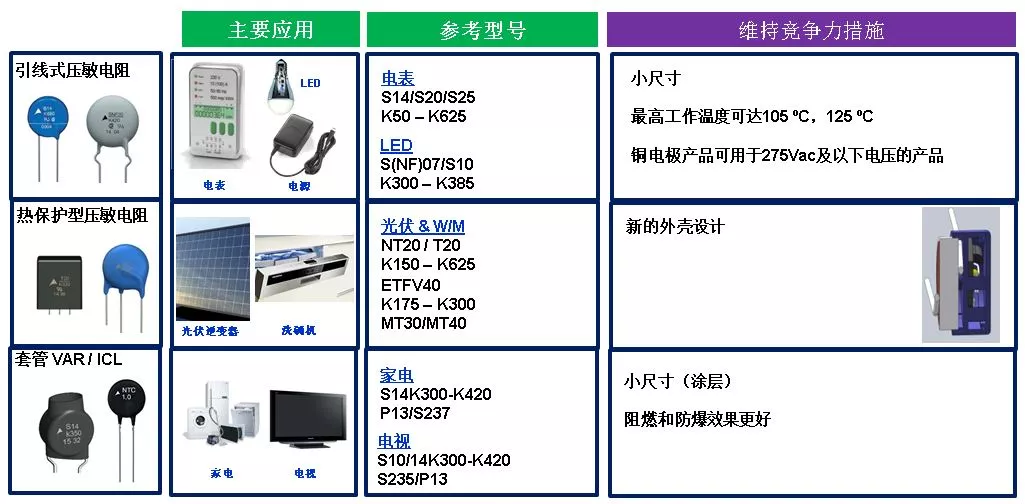

    TDK的压敏电阻在家电和工业领域主要应用于家电和电视、电表、交流和直流电源系统、光伏和其他逆变器中。通过下图可以看到各个应用的不同类型的压敏电阻及参考型号。

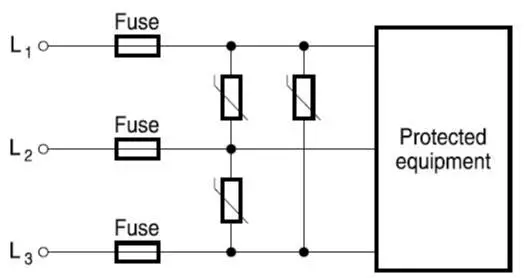

    保护电路图

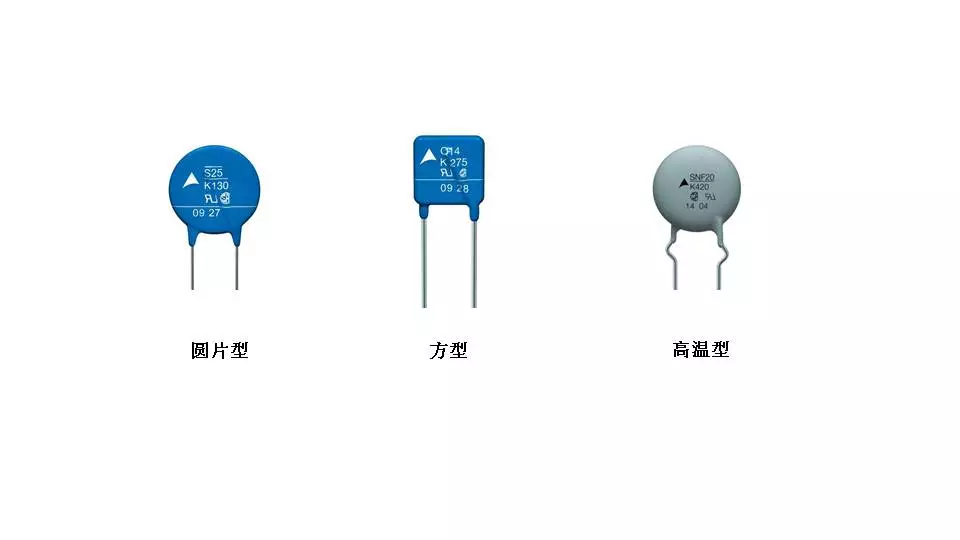

    现在我们从引线式压敏电阻说起。

    S型                     圆片引线式压敏电阻(包括汽车型号)

  •  圆片尺寸:  5 ... 20 mm

  • 电压等级 :  11 - 1100 Vrms

  • 浪涌电流 :  最高可达 8,0kA (8/20µs)

  • E2 / E3(K1) 型    圆片引线式压敏电阻–高能

  •  圆片尺寸 : 5 ... 25 mm

  • 电压等级 : 130 - 1100 Vrms

  • 浪涌电流 :  最大可达12kA (8/20µs)


  • Q型   方片

  • 方片尺寸 : 14, 20 mm

  • 电压等级 : 130 - 680 Vrms

  • 浪涌电流 : Q14: 8kA (8/20µs);Q20: 15kA (8/20µs)


  • 高温压敏电阻

  • 尺寸:5, 7, 10, 14, 20 mm

  • 额定电压:130 ~ 625 Vrms

  • 浪涌电流:8/20 µs    800 A ~ 12 kA

  • 钳位电压:最小/最大  135 ~ 1355 V

  • 能量吸收:(2ms) Wmax  6.0 ~ 200 J

  • AEC-Q200认证(汽车系列适用)

  • 高的工作温度至125 °C

  • 耐高温高湿,85 °C, 85% r.h

  • 在严苛环境下耐用1000小时寿命

  • 可耐受高低温循环能力

  • 外层涂层使用阻燃材料



  • 接下介绍热保护型压敏电阻

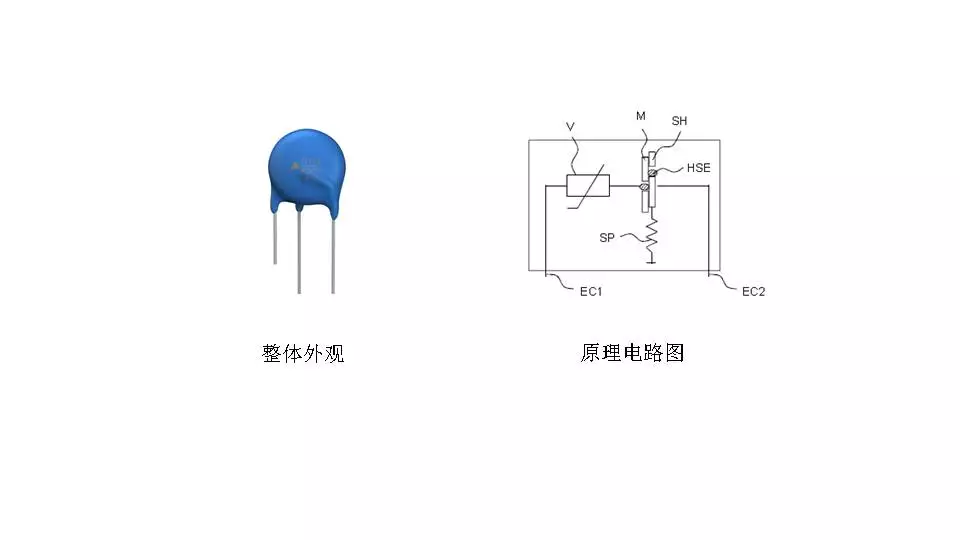

    NT系列

    新的热保护压敏电阻具有更好安全性能,当保险材料在异常电压下开始熔化,弹簧会推动曲球切断熔丝。

    产品性能:

  • 高安全性、可防止熔丝再度连接

  • 曲球有效隔离并断开电路

  • 动作装置分离瓷体

  • 熔丝直接跟压敏电阻的瓷片相连,如果在异常电压情况下熔丝会自动熔断

  • 结构紧凑型,兼容其他品牌引脚设计

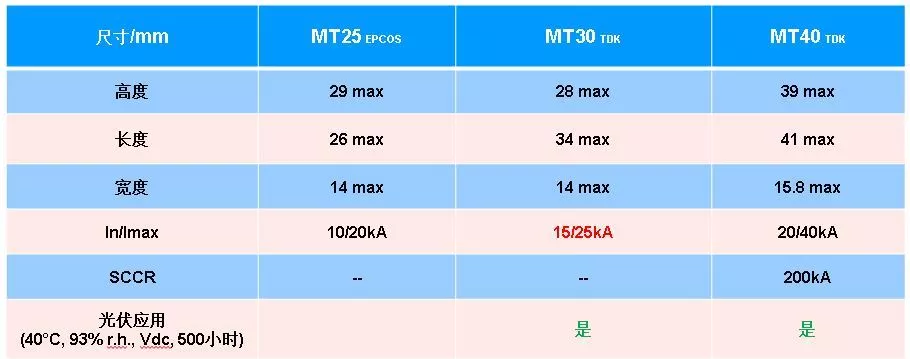

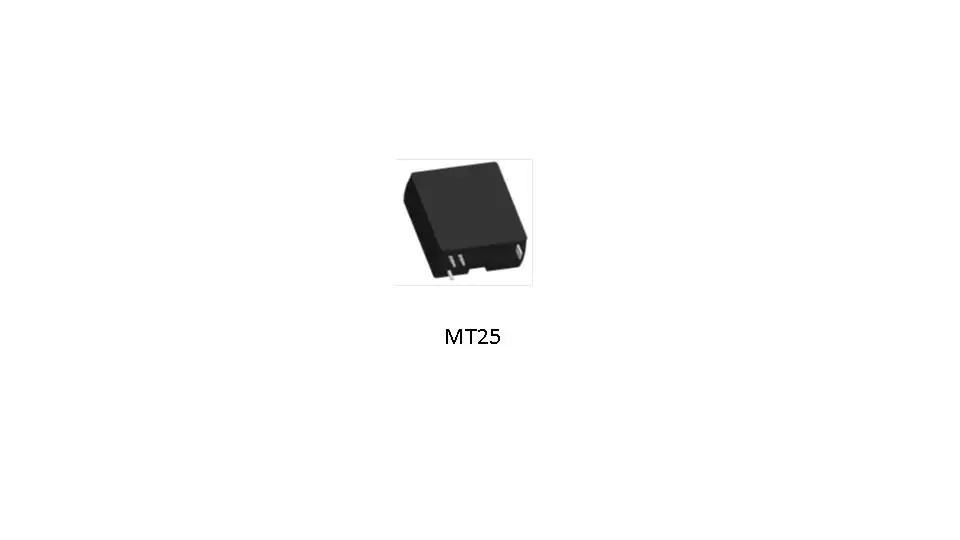

  • MT系列

    MT系列是一种采用注模工艺的嵌入式设计,集成了热熔丝保护功能在一个元件中。当发生过载的时候,热熔丝会将压敏电阻跟线路断开。

    产品性能:


  • 紧凑尺寸为客户节省空间

  • 高安全等级,过载时断开压敏电阻

  • 自动化生产确保品质和配送

  • 灵活的产品型号满足多种需求(例如:指示)

  • 服务器电源、光伏逆变器、户外LED驱动器、低压配电

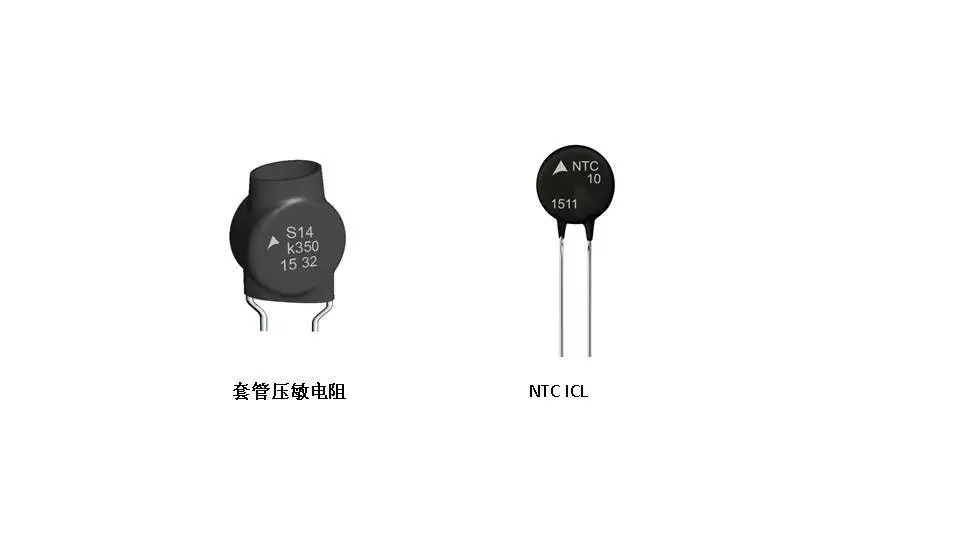

  • 套管压敏电阻和NTC ICL

    套管压敏电阻和NTC ICL主要应用于家电电视

    套管压敏电阻产品性能:

  • 尺寸:10, 14 mm

  • 额定电压:275 ~ 460Vrms

  • 浪涌电流:8/20 µs    2.5k A ~ 6 kA


  • NTC ICL产品性能

  • 长效稳定 在0到 +65 °C

  • 无需降级电流稳定性 (不含S237)

  • 可以用于串联265 V RMS

  • 通过UL认证 (E69802) ( 不含S464)

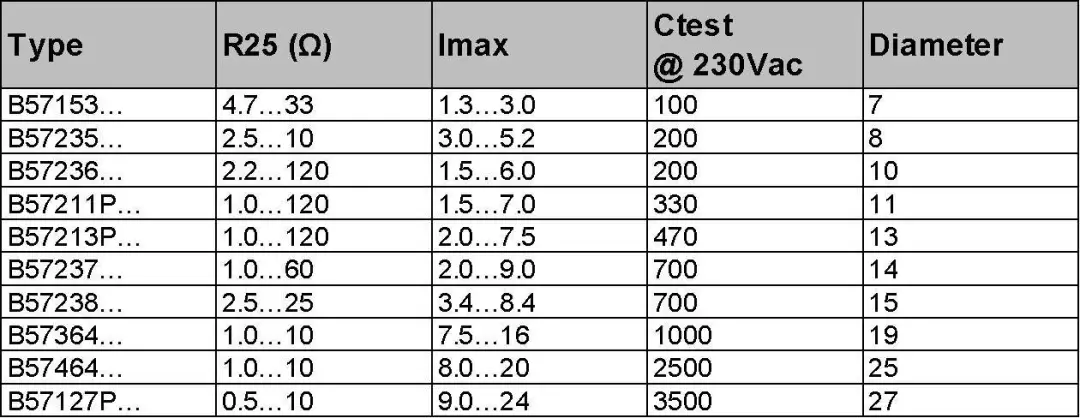

  • NTC ICL产品系列
